X-Meritan - бұл өте ықшам өлшемді және Micro TEC жеткізушісіне арналған Қытайдың кәсіби сапалы TCB-SS температура контроллері. Жоғары дәлдікті оптика және миниатюралық зондтау жабдығы үшін Micro TECs үшін ықшам өлшемді TCB-SS температура контроллері 0,01°C рұқсатымен тұрақты жылу ортасын қамтамасыз етеді. Осы мамандандырылған тақталарды Қытайдағы қондырғымызда өндіру арқылы X-Meritan жаһандық әзірлеушілерге сезімтал электронды қосымшалар үшін саладағы жетекші миниатюризацияланған басқару технологиясына қол жеткізуді қамтамасыз етеді.

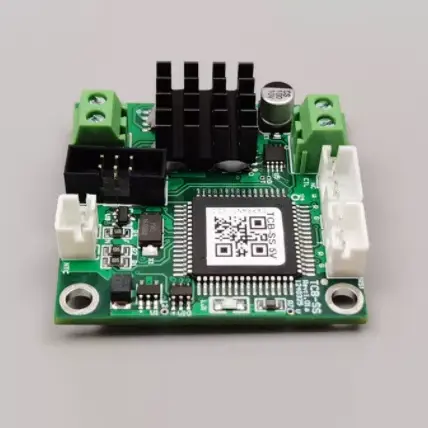

X-Meritan ұсынған ультра ықшам өлшемі бар және Micro TEC-ке арналған жетілдірілген TCB-SS температура контроллері - бұл өте миниатюризация мен дәлдікке арналған флагмандық шешім. Температураны басқаруға арналған бұл TCB-SS TEC термоэлектрлік салқындатқышы 4 см х 4 см өлшемдегі кәсіби деңгейдегі PID өнімділігін қамтамасыз ету үшін қымбат тұратын, арнайы интегралды схеманы (IC) пайдаланады. Мамандандырылған өндіруші ретінде X-Meritan бұл тақтаны Micro TEC үшін оңтайландырды, бұл тіпті ең шектеулі кеңістіктегі жүйелер үздіксіз шығыс дискілері мен өте төмен шу кедергілерінен пайда көре алатынын қамтамасыз етті.
|
Платаның қоректену кернеуі (тұрақты ток) |
5В ±10% |
|
Шығару тиімділігі |
>94% |
|
TEC кернеуі |
4,5 В (әдепкі) |
|
TEC тогы |
3А (максималды) |
|
Температураны реттеу сенсоры |
10K NTC (әдепкі B мәні: 3950) |
|
Температураны бақылау дәлдігі |
0,01° |
|
Температураның дәлдігін орнату |
0,01° |
|
Температураны бақылау өлшеу диапазоны |
-60°C - +170°C |
|
Бақылау температура диапазоны |
-20°C - +100°C |
|
Әдепкі зауыттық параметр |
25°C |
Өнеркәсіптің жетекші миниатюризациясы
Өлшемі небәрі 4см*4см*1,28см, бұл тақта қол жетімді ең кішкентайлардың бірі болып табылады, бұл оны тығыздығы жоғары оптикалық модульдер мен портативті дәлдік аспаптары үшін тамаша таңдау жасайды.
Өте дәлдік бақылау
Біріктірілген PID алгоритмдері және арнайы басқару IC ең жиі қолданылатын 10 кОм NTC сенсорларын қолдай отырып, 0,01°C дейінгі температура дәлдігіне жетеді.
Драйвердің ультра жоғары тиімділігі
Тиімділігі 95%-дан асатын контроллер жүйенің қуат тұтынуын және өзін-өзі жылытуды айтарлықтай азайтады, дәстүрлі желілік драйверлердің өнімділігін екі есе арттырады.
Үздіксіз тұрақты шығыс
Үздіксіз шығыс жетегі басқару циклі бойына біркелкі ток ағынын қамтамасыз етеді, термиялық соққылардың алдын алады және нәзік Micro TECs қызмет ету мерзімін ұзартады.
Жетілдірілген шуды азайту
Оңтайландырылған драйвер логикасы лазерлік диодтар немесе сенсорлар сияқты сезімтал көрші компоненттермен электромагниттік кедергілерді болдырмай, ток толқынын азайтады.
Қауіпсіздікті кешенді қорғау
Сенімді ұзақ мерзімді жұмыс үшін TEC ашық/қысқа тұйықталуды анықтаумен қатар орнатылған асқын ток, асқын кернеу және температураны шектейтін қорғаныс мүмкіндіктері.
Сезімтал сенсор корпусы: жылу шуды азайту және сигнал анықтығын жақсарту үшін ықшам бейнелеу жүйелеріндегі инфрақызыл детекторлар мен CCD сенсорларын салқындату үшін қолданылады.
С: TCB-SS ультра ықшам өлшемін ескере отырып, жылу диссипациясын қалай басқарады?
Ж: Ультра ықшам өлшемі бар және Micro TECs үшін жасалған TCB-SS температура контроллері 95%-дан астам драйвер тиімділігіне ие болғандықтан, жылу ретінде өте аз энергия жұмсалады. Төмен өздігінен жылытылатын бұл дизайн тақтаға тіпті үлкен жылу қабылдағышсыз шектеулі кеңістіктерде сенімді жұмыс істеуге мүмкіндік береді.
С: Бұл контроллер стандартты 10 кОм NTC сенсорларымен үйлесімді ме?
A: Иә. TCB-SS ең көп таралған 10кОм NTC температура сенсорлары үшін арнайы калибрленген, бұл нақты уақытта бақылау және кері байланыс үшін жоғары ажыратымдылықтағы интерфейсті қамтамасыз етеді.
С: Қосылған Micro TEC үшін қандай қорғау шаралары бар?
A: Ультра ықшам өлшемі бар және Micro TEC үшін әзірленген TCB-SS температура контроллері ашық және қысқа тұйықталуларды анықтауды, сонымен қатар термоэлектрлік салқындатқыштың ешқашан қауіпсіз жұмыс параметрлерінен асып кетпеуін қамтамасыз ету үшін кернеу мен ток шектеулерін қамтиды.
