X-Meritan - қысқа циклді PID және микро нысандарға арналған жеткізуші бар Қытайдың жетекші сапалы ATC-M1 температура контроллері. DFB лазерлері сияқты миниатюралық оптикалық құрылғыларды қамтитын инженерлік қиындықтар өте шектеулі кеңістіктерде дәл жылу реттеуді талап етеді. Осы мамандандырылған контроллерлерді Қытайдағы қондырғымызда өндіру арқылы X-Meritan жаһандық әзірлеушілерге ультра ықшам өлшемдерді жылдам жауап беретін басқару архитектурасымен теңестіретін жоғары өнімді шешім ұсынады.

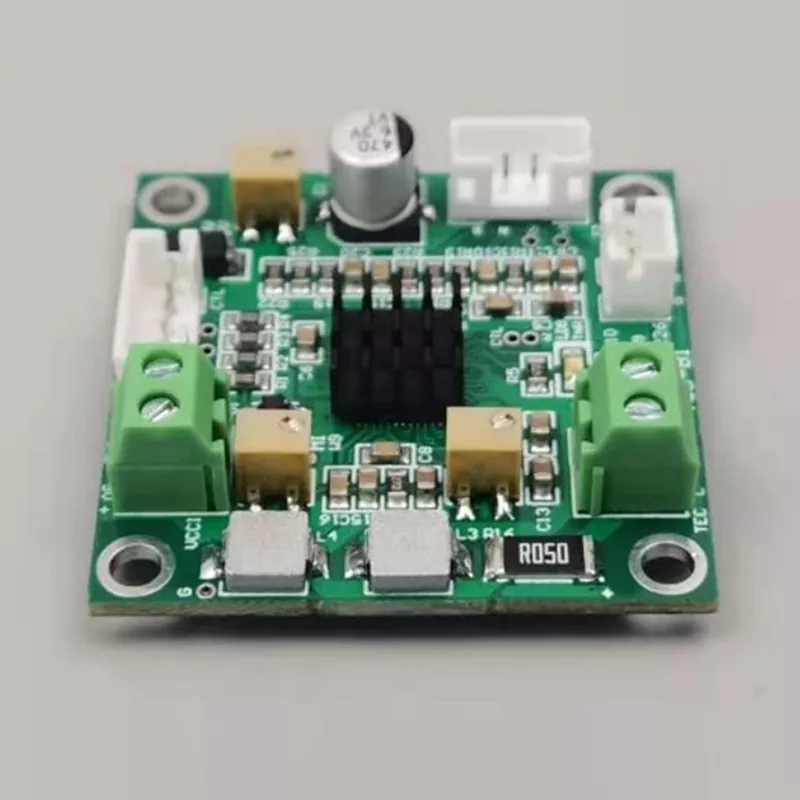

X-Meritan компаниясынан жасалған қысқа циклді PID және микро нысандарға арналған сапалы ATC-M1 температура контроллері TO-CAN пакеттері мен микроэлектрондық жинақтар үшін оңтайландырылған флагмандық жылуды басқару модулі болып табылады. Бұл контроллер сыртқы ауытқуларға қарамастан микро масштабты жылу массаларының тұрақты болып қалуын қамтамасыз ететін лезде түзетулерді қамтамасыз ету үшін арнайы қысқа циклді PID алгоритмін пайдаланады. Арнайы өндіруші ретінде X-Meritan ATC-M1 құрылғысын дәстүрлі контроллерлердің ізінсіз өнеркәсіптік деңгейдегі дәлдікті қамтамасыз ете отырып, ішкі кеңістік маңызды шектеу болып табылатын жүйелерге үздіксіз біріктіру үшін әзірледі.
| Параметр | Техникалық талап / Мән |
| Өнім атауы | Температураны басқару тақтасы |
| Үлгі нөмірі | ATC-M1 |
| Платаның қоректену кернеуі (тұрақты ток) | 3,0 В - 5,0 В |
| Шығару тиімділігі | Шамамен 80% |
| TEC Максималды кернеуі | 4,3 В (5 В қоректену кезінде) / 2,5 В (3,3 В қоректену кезінде) |
| TEC Максималды ток | 2,5А |
| Температура сенсорының түрі | 10 мың ҰТО |
| Температураны бақылау тұрақтылығы | 0,001 градус С |
| Температураны орнату әдісі | Потенциометр немесе аналогтық кіріс |
| Әдепкі температураны басқару диапазоны | +10-дан +40 градусқа дейін |
| Зауыттық әдепкі температураны орнату | 25 градус С |
| Зауыттық әдепкі максималды шығыс кернеуі | 2,0 В |
| Зауыттық әдепкі Максималды шығыс тогы | 1,0А |
| Реттеу әдісі | W9 потенциометр |
| Жұмыс температурасының диапазоны | -40-тан +45 градусқа дейін |
| Өлшемдері (L x W) | 34 мм x 20 мм |
| Жалпы биіктігі | 15,5 мм |
| Pin биіктігі | 5,5 мм |
Қысқа циклді PID алгоритмі
Контроллерде жылдам тұрақтандыруды және жоғары жиілікті түзету жауаптарын қамтамасыз ететін төмен жылу инерциясы бар микро нысандарға арналған оңтайландырылған кері байланыс жүйесі бар.
Төтенше кеңістікті үнемдейтін дизайн
Жоғары тығыздықты біріктіру үшін әзірленген ATC-M1 миниатюралық оптикалық құрылғылар мен сенсор корпустарының ең тығыз ішкі қуыстарына сәйкес келеді.
Үздіксіз TO-CAN интеграциясы
Толқын ұзындығын дәл тұрақтандыруды қамтамасыз ететін интеграцияланған салқындатқыштары мен зондтары бар DFB лазерлері мен TO-CAN пакеттерін басқару үшін арнайы әзірленген.
Жоғары тиімділіктегі жылу шығысы
Шағын өлшемге қарамастан, ATC-M1 сезімтал жартылай өткізгіш түйіспелер үшін тұрақты жылу ортасын сақтай отырып, микро салқындатқыштарға тұрақты қуат береді.
Өнеркәсіптік дәрежедегі сенімділік
Біздің ISO стандартына сәйкес келетін зауытта өндірілген әрбір қондырғы телекоммуникация және аэроғарыштық зондтаудың күрделі орталарына төтеп беру үшін қатаң сынақтан өтеді.
Қысқа циклді PID және микро нысандарға арналған ATC-M1 температура контроллері қазір келесі салаларда кеңінен қолданылады:
DFB лазерлік диодты тұрақтандыру: ATC-M1 жоғары жылдамдықты оптикалық талшықты байланыс модульдерінде жиіліктің ауытқуын болдырмау үшін қажетті дәл, қысқа циклді кері байланысты қамтамасыз етеді.
TO-CAN бумасының термиялық басқаруы: шектеулі термиялық массасы бар TO типті миниатюралық металл банкаларда орналасқан жартылай өткізгіш компоненттерді салқындату және бақылау үшін өте қолайлы.
Микро-оптикалық зондтау: тау жыныстарының тұрақты жұмыс температурасын сақтау арқылы ықшам инфрақызыл сенсорлар мен молекулалық детекторлардың дәлдігін қамтамасыз етеді.
С: Қысқа циклді PID және микро нысандарға арналған ATC-M1 температура контроллері үшін «Қысқа циклді PID» неліктен маңызды?
A: Микро нысандар үлкен жүйелерге қарағанда тезірек қызады және суытады. Қысқа циклді PID контроллерге өзінің шығысын жоғары жиілікте жаңартуға мүмкіндік береді, бұл стандартты өнеркәсіптік контроллерлерде жиі болатын температураның «артып кетуіне» жол бермейді.
С: ATC-M1 бар шағын оптикалық жүйелерге сәйкес келе ме?
A: Иә. Қысқа циклді PID бар және микро нысандарға арналған ATC-M1 температура контроллері - кіріктірілген фотоника және портативті диагностикалық құралдар сияқты кеңістік өте қиын болатын жүйелер үшін арнайы жасалған ең ықшам конструкцияларымыздың бірі.
С: X-Meritan бастапқы жүйені біріктіру үшін техникалық көмек көрсете ме?
A: Мүлдем. Біздің сарапшылар тобы ATC-M1 құрылғысының нақты жабдық дизайнында оңтайлы жұмыс істеуін қамтамасыз ету үшін сатылымнан кейінгі жан-жақты қолдауды ұсына отырып, жылдам және тиімді шешімдерді ұсынуға дайын.
1. Трейдерлерден айырмашылығы, X-Meritan Қытайда өзінің мамандандырылған зауытын басқарады. Біз ATC-M1 жүйесіндегі әрбір құрамдастың толық қадағалануын қамтамасыз етеміз, бұл өнеркәсіптік деңгейдегі сенімділіктің ПХД деңгейінен бастап әрбір құрылғыға енгізілгенін қамтамасыз етеміз.
2. Біз тек тақталарды сатпаймыз; Біздің командада DFB лазері және TO-CAN интеграциялық жобаларында тікелей жұмыс істеген қолданбалы инженерлер бар. Біз сіздің микро нысандарыңыз үшін термиялық кедергіні сәйкестендіру және PID параметрін алдын ала орнату бойынша нақты кеңес береміз.
3. Біздің контроллерлер оптикалық талшықты байланыс пен медициналық диагностиканы қоса алғанда, 0,1°C дрейф жүйенің істен шығуына әкелуі мүмкін қауіпті орталарда қазірдің өзінде орналастырылған.
4. Біз микроэлектрондық құрылғыларға арналған ҒЗТКЖ-ның жылдам қарқынын түсінеміз. Біз егжей-тегжейлі техникалық деректер парақтарымен қамтамасыз етілген жедел тестілеу және тексеру қажеттіліктеріңізді қолдау үшін ATC-M1 үшін жөнелтуге дайын қорды сақтаймыз.
5. Көп жылдық өндірістік және ынтымақтастық тәжірибесімен X-Meritan халықаралық өндірушілер үшін сенімді жеткізу тізбегін қамтамасыз ете отырып, барлық өнімдердің әлемдік нарықтар үшін қажетті өнеркәсіптік стандарттарға сәйкес келуін қамтамасыз етеді.
