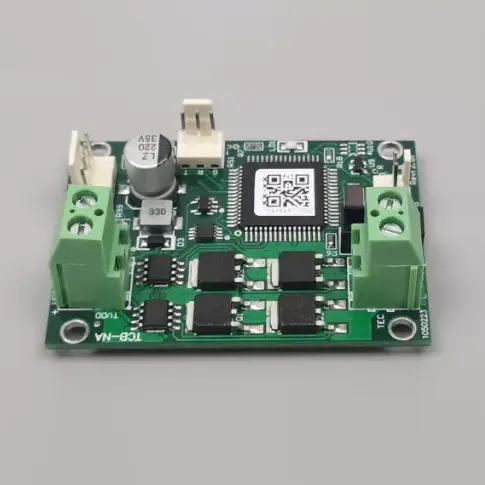

X-Meritan - стандартты салқындатқыштарды жеткізуші үшін Қытайдың кәсіби сапасы TCB-NA температура реттегіші. Жоғары үнемділік пен сенімділік үшін әзірленген Жоғары дәлдіктегі TCB-NA температура реттегіш тақтасы лазерлік диодтар мен әртүрлі ақылды тұрмыстық құрылғыларды тұрақтандыру үшін тамаша шешім болып табылады. Қытайдағы қалыптасқан өндірістік тәжірибемізді пайдалана отырып, X-Meritan жаһандық серіктестерге функционалдық әмбебапты қолжетімді бағамен теңестіретін температураны бақылауға арналған берік TCB-NA жартылай өткізгіш салқындатқыш тақтасын ұсынады.
X-Meritan қытайлық жеткізуші ретінде шығарған стандартты салқындатқыштарға арналған TCB-NA температура реттегіші жалпы өнеркәсіптік және коммерциялық салқындату талаптары үшін әзірленген жан-жақты жылуды басқару модулі болып табылады. Стандартты салқындатқыштарға арналған бұл TCB-NA температура реттегіші екі бағытты басқару архитектурасы арқылы дәл реттеуді жеңілдетеді, бұл қыздыру және салқындату режимдері арасында үздіксіз ауысуға мүмкіндік береді. Сенімді шешім серіктесі ретінде X-Meritan стандартты қуат көздерімен тиімді жұмыс істеу үшін осы серияны оңтайландырды, ол бар аппараттық экожүйелермен тікелей біріктіруді қамтамасыз ететін пайдаланушыға ыңғайлы ASCII сериялық интерфейсін ұсынады.
|
Параметр |
Техникалық сипаттама |
|
Платаның қоректену кернеуі |
4,5–27 В (TEC кернеуіне сәйкес келуі керек) |
|
TEC кернеуі |
5V–27V (≥ қоректену кернеуі болуы керек) |
|
TEC ток |
0–10А |
|
Температура сенсоры |
10K NTC (әдепкі B мәні: 3950; нақты B мәні шектеусіз — бақылау дәлдігіне емес, тек абсолютті температураға әсер етеді) |
|
Температураны бақылау дәлдігі |
±0,1°C |
|
Температура дәлдігін орнатыңыз |
±0,1°C |
|
Температураны өлшеу диапазоны |
-30°C - +147°C |
|
Басқару температура диапазоны |
-20°C - +100°C |
|
Әдепкі зауыттық температура. |
25°C (сұраныс бойынша теңшеуге болады) |
|
Өлшемдері (L × W × H) |
60 мм × 42 мм × 26,5 мм (тақта үстінде 22 мм, ПХД қалыңдығы 1,5 мм, түйреуіштер ≤3 мм төмен) |
Екі жақты жылуды басқару
TEC параметрлерінің икемді конфигурациясы бар қыздыру және салқындату режимдерін қолдайды, бұл оны қоршаған орта жағдайлары мен мақсатты температуралардың кең ауқымына бейімдейді.
Стандартталған сериялық байланыс
Температура параметрлері мен нақты уақыттағы бақылау жылдам орналастыру үшін Windows HyperTerminal сияқты жалпы сериялық құралдармен үйлесімді стандартты ASCII протоколы арқылы оңай басқарылады.
Кешенді сигнал интерфейсі
Жалпы жүйенің қауіпсіздік пен автоматтандыру әлеуетін арттыратын, ТЭЦ өшіру үшін басқару кірісімен қатар, дабыл сигналдары мен «дайын» күйіне арналған арнайы шығыстарды қамтиды.
Тұрақты ҚОСУ/ӨШІРУ реттеуі
Лазерлік диодтар мен зертханалық жабдықтар сияқты сезімтал компоненттер үшін тұрақты жылу ортасын қамтамасыз ететін сенімді температураны сақтауды қамтамасыз ету үшін дәлелденген бақылау әдісін пайдаланады.
Жоғары шығындар мен өнімділік коэффициенті
Кең ауқымды өнеркәсіптік қолданбалар мен смарт құрылғыларды өндіру үшін экономикалық тұрғыдан тиімді таңдау болып қала отырып, маңызды жоғары дәлдіктегі басқару мүмкіндіктерін жеткізу үшін жасалған.
Стандартты салқындатқыштарға арналған TCB-NA температура реттегіші стандартты термоэлектрлік салқындатқыштарға арналған қарапайым, бірақ тиімді ҚОСУ/ӨШІРУ басқару логикасын пайдалана отырып жұмыс істейді. Жүйе қосылған сенсор арқылы температураны бақылайды және оны ішкі процессоры арқылы пайдаланушы анықтаған орнату нүктесімен салыстырады. Осы ауытқудың негізінде контроллер қажет болған жағдайда қыздыру мен салқындату арасында ауысу үшін токты кері айналдыра отырып, TEC-ке қуат ағынын екі бағытты түрде басқарады. Бұл модель стандартты қолданбалар үшін сенімді тұрақтылықты қамтамасыз еткенімен, ол салқындатқыш элементтерге қуат беруді барынша арттыру үшін шығыс кернеуінің кіріс көзінен тікелей өтуіне мүмкіндік беретін қарапайымдылыққа арналған.
С: TCB-NA үшін қоректендіру кернеуіне қатысты маңызды ойлар қандай?
A: Біздің жетілдірілген NE немесе NC серияларынан айырмашылығы, стандартты салқындатқыштарға арналған TCB-NA температура реттегішінде ішкі шығыс кернеуін шектеу мүмкіндігі жоқ. Сондықтан құрамдас бөліктердің шамадан тыс жүктелуін болдырмау үшін қоректендіру кернеуінің TEC номиналды кернеуінен аз немесе оған тең болуын қамтамасыз ету керек.
С: TCB-NA жүйенің қуат тұрақтылығына қалай әсер етеді?
A: Осы контроллер қолданатын коммутация әдісі қосылған коммутациялық қуат көзінің толқынын арттыруы мүмкін. Жүйеде электромагниттік кедергілерге сезімтал басқа тақталар болса, деректер тұтастығы мен тақта тұрақтылығын сақтау үшін TCB-NA құрылғысын бөлек қуаттандыруды ұсынамыз.
С: TCB-NE үлгісінен TCB-NA үлгісін қашан таңдауым керек?
A: Стандартты салқындатқыштарға арналған TCB-NA температура реттегіші үнемділік пен стандартты дәлдік басымдық болып табылатын қолданбалар үшін өте қолайлы. Егер жобаңыз максималды энергия тиімділігін немесе әлдеқайда жоғары температура рұқсатын қажет етсе, біз TCB-NE сериясына жаңартуды ұсынамыз.
1. Көптеген дистрибьюторлардан айырмашылығы, X-Meritan Қытайда өзінің арнайы зауытын басқарады, бұл бізге ПХД құрастыруынан бастап әрбір TCB-NA құрылғысының соңғы калибрлеуіне дейінгі бүкіл өндіріс процесін тікелей бақылауға мүмкіндік береді.
2. Жылу менеджменті секторындағы тәжірибелі тәжірибемізбен біз контроллерлерді лазерлік диод пен медициналық аспап жасау өнеркәсібінен алынған нақты кері байланыс негізінде оңтайландырдық, бұл ұзақ мерзімді беріктікке басымдық беретін аппараттық дизайнды қамтамасыз етті.
3. Бізбен кеңескен кезде сіз жабдықты құрастыратын инженерлермен тікелей сөйлесесіз. Біз TEC шамадан тыс жүктелу қаупін болдырмау үшін қуат толқынын басқару және кернеуді сәйкестендіру бойынша нақты техникалық нұсқауларды береміз.
4. Шетелдегі кәсіби логистикалық топты басқару және стандартты құрамдастардың тұрақты түгендеуін жүргізу арқылы біз сатып алу циклдерін тиімді түрде қысқартамыз және дәстүрлі халықаралық бөлшек саудагерлерге қарағанда бәсекеге қабілетті бағаны ұсынамыз.
5. Біздің өнімдер стандартты салқындатқыштарға арналған TCB-NA температура реттегішінің күрделі жүйені біріктіру үшін қажетті электромагниттік үйлесімділік (EMC) талаптарына дәйекті түрде сәйкес келуін қамтамасыз ететін қатаң өнеркәсіптік стандарттар бойынша шығарылады.
