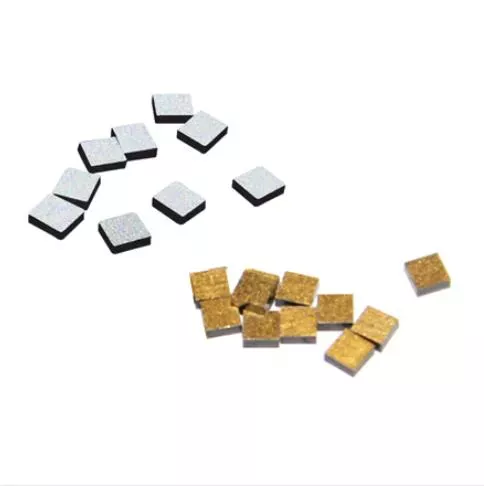

X-Meritan - бұл оптикалық байланысқа арналған Қытайдың кәсіби сапасы NTC термисторы. Electrode NTC Thermistor Chip-ті жоғары жылдамдықты деректерді беру жүйелеріне біріктіру арқылы біз сезімтал оптикалық компоненттер үшін қажетті нақты жылуды басқаруды қамтамасыз етеміз. Оптикалық қабылдағыш модульдеріндегі NTC термисторының чипі алдыңғы қатарлы өндіріс және жоғары дәлдіктегі термиялық зондтау арқылы жаһандық телекоммуникациялық инфрақұрылымның қатаң талаптарын қолдай отырып, толқын ұзындығының тұрақтылығы мен лазердің ұзақ өмір сүруінің маңызды қажеттілігін тікелей шешеді.
Қытайдан келген X-Meritan оптикалық байланысқа арналған NTC термисторы SFP және QSFP модульдерінің операциялық тұтастығын сақтау үшін маңызды негізгі компонент болып табылады. Бұл оптикалық қабылдағыш дизайнындағы тұрақты NTC термисторының чипі лазерлік температураны нақты уақытта бақылауға мүмкіндік береді, сигналдың бұрмалануын және термиялық дрейфтен туындаған компоненттердің мерзімінен бұрын қартаюын болдырмайды. Арнайы NTC термистор чипінің электродтық архитектурасын пайдалана отырып, біз заманауи талшықты-оптикалық жабдықтың температураны басқару жүйелеріне үздіксіз біріктірілген сезімтал және сенімді интерфейсті қамтамасыз етеміз.
|
Параметр |
Таңба |
Шарттар |
Мән / Ауқым |
|
Номиналды нөлдік қуат кедергісі |
R25 |
25°C температурада |
10кОм, 50кОм, 100кОм |
|
Қарсыласуға төзімділік |
- |
25°C температурада |
±1%, ±3%, ±5% |
|
B мәні (β мәні) |
B25/50 |
25°C / 50°C |
3380K, 3435K, 3950K |
|
B Құндылыққа төзімділік |
- |
- |
±0,5%, ±1% |
|
Жылулық уақыт тұрақтысы |
τ |
Тыныш ауада |
≤ 3 секунд |
|
Диссипация факторы |
δ |
Тыныш ауада |
≥ 1,5 мВт/°C |
|
Жұмыс температурасының диапазоны |
Топр |
- |
-40°C - +125°C |
|
Номиналды қуат |
Pmax |
25°C температурада |
10 мВт |
|
Оқшаулау кедергісі |
Р.И |
- |
≥ 100 МΩ |
|
Төзімді кернеу |
- |
500 ВАС, 60с |
- |
● Нақты уақыттағы жоғары дәлдіктегі бақылау
Бұл термисторлар басқару жүйесіне лезде температуралық кері байланысты қамтамасыз етіп, лазерлердің сигналдың туралануынсыз ең жоғары тиімділігінде жұмыс істеуін қамтамасыз етеді.
● Жоғары тұрақтылық пен сенімділік
Деректер орталықтарының үздіксіз жұмыс істеу талаптары үшін әзірленген құрамдас бөліктер бүкіл оптикалық жүйенің қызмет ету мерзімін қорғау үшін ұзақ мерзімді жұмыс тұрақтылығын ұсынады.
● Трансиверлерге арналған ықшам пішін факторы
Шағын із SFP, QSFP және басқа қосылатын оптикалық модульдердің тығыздығы жоғары ішкі орналасулары үшін оңтайландырылған.
● Жылдам термиялық реакция
Арнайы чип дизайны сенсор мен лазер арасындағы төмен жылу кедергісін қамтамасыз етеді, қызып кету анықталған жағдайда дереу түзету әрекеттерін жасауға мүмкіндік береді.
● Сапаны зауыттан тікелей бақылау
Қытайдағы мамандандырылған мекемемізде өндірілген әрбір партия жоғары жылдамдықты желіге арналған халықаралық байланыс индустриясының стандарттарына сәйкес келу үшін қатаң сынақтан өтеді.
1. Жоғары жылдамдықты оптикалық модульдер:Оптикалық байланысқа арналған NTC термисторы SFP, QSFP және CFP модульдеріндегі негізгі сезу элементі болып табылады. Ол тасымалдау жылдамдығының төмендеуіне жол бермеу үшін қажетті нақты температураны сақтайды.
2. Лазерлік диодтың термиялық басқаруы:Бұл компонент лазерлік жүрекке жақын орналасқан. Оның дәлдігі температураның шамалы ауысуы кезінде пайда болатын сигналдың бұрмалануын болдырмау үшін өте маңызды.
3. Деректер орталығының инфрақұрылымы:Ол серверлік тіректердің өзара қосылымдарының үздіксіз, тәулік бойы салқындату жүйелерін қолдайды. Құрылғы негізгі желілік жабдықтың ең жоғары трафик кезінде қауіпсіз жылулық шектерде сақталуын қамтамасыз етеді.
4. Телекоммуникациялық базалық станциялар:Бұл сенсорлар сыртқы желілік жабдыққа біріктірілген. Олар қашықтағы байланыс мұнараларында жиі кездесетін экологиялық ауытқуларға төтеп беру үшін салынған.
Q: SFP және QSFP модульдерінде температураны бақылау неге маңызды?
A: Лазерлер температураға өте сезімтал. Тіпті жылу әсерінен болатын шамалы сәйкессіздік сигналдың бұрмалануына және жіберу жылдамдығының төмендеуіне әкелуі мүмкін. Біздің термистор лазердің оңтайлы жұмыс терезесінде қалуын қамтамасыз етеді.
С: X-Meritan термисторы лазердің ерте қартаюын қалай болдырмайды?
A: Нақты уақыттағы, жоғары дәлдіктегі бақылауды қамтамасыз ете отырып, сенсор басқару жүйесіне қызып кетуді дереу реттеуге мүмкіндік береді, бұл әдетте лазердің ерте істен шығуына әкелетін термиялық кернеуді болдырмайды.
С: Бұл термисторлық чиптерді арнайы оптикалық модуль конструкциялары үшін теңшеуге бола ма?
A: Иә. Біз оптикалық қабылдағыштардағы арнайы байланыстыру процестерімен және жылуды басқару талаптарымен толық үйлесімділікті қамтамасыз ету үшін әртүрлі электродтық материалдар мен қарсылық параметрлерін ұсынамыз.
