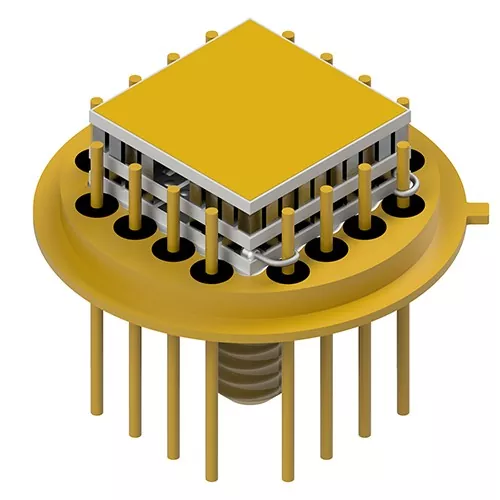

Микро-термоэлектрлік салқындатқыштары бар жинақтарықшам, дәл және сенімді температураны басқаруды қажет ететін салалар үшін маңызды шешім болды. Инфрақызыл детекторлар мен лазерлік жүйелерден медициналық бейнелеу жабдығы мен өнеркәсіптік сенсорларға дейін бұл салқындатқыш жинақтар температураға сезімтал компоненттерді тұрақтандыруға көмектеседі, сонымен бірге жүйе өнімділігін жақсартады және жұмыс мерзімін ұзартады.
Бұл мақалада микро-термоэлектрлік салқындату жинақтары қалай жұмыс істейтіні, олардың артықшылықтары, жалпы салалық қолданбалар, негізгі дизайн мәселелері, материал таңдау, жылулық қиындықтар және болашақ даму тенденциялары түсіндіріледі. Ол сонымен қатар жылуды басқарудың сенімді шешімдерін іздейтін инженерлерге, OEM сатып алушыларына және жүйе дизайнерлеріне практикалық нұсқаулар береді.
Микро-термоэлектрлік салқындатқыштары бар жинақтар өте сезімтал электрондық және оптикалық компоненттердің температурасын дәл бақылауға арналған ықшам жылуды басқару жүйелері болып табылады. Бұл жинақтар әдетте микро термоэлектрлік модульдерді, жылу раковиналарын, сенсорларды, жылу интерфейсінің материалдарын және электронды басқару схемасын бір жинақы пакетке біріктіреді.
Компрессорлар мен салқындатқыш агенттерге сүйенетін кәдімгі тоңазытқыш жүйелерден айырмашылығы, термоэлектрлік салқындатқыштар жартылай өткізгіш материалдар арқылы электр тогы өткен кезде жылуды құрылғының бір жағынан екінші жағына беру үшін Пельтиер әсерін пайдаланады.
Микро-термоэлектрлік салқындатқыш жинақтар келесі жағдайларда қолдануда өте маңызды:
Бұл жүйелер әдетте инфрақызыл сенсорларға, лазерлік диодтарға, CCD камераларына, биомедициналық құралдарға, аэроғарыштық детекторларға және оптикалық байланыс құрылғыларына біріктірілген.
Микро-термоэлектрлік салқындатқыштардың негізгі жұмыс принципі термоэлектрлік эффект болып табылады. Тұрақты ток жартылай өткізгіш өткелдер арқылы өткенде, жылу бір жағынан жұтылып, қарама-қарсы жағынан бөлінеді.
Суық жағы мақсатты құрамды салқындатады, ал ыстық жағы жылу қабылдағыш немесе термиялық таратқыш арқылы жылуды таратады.
| Құрамдас | Функция |
|---|---|
| Термоэлектрлік модуль | Жылуды электр тогы арқылы тасымалдайды |
| Радиатор | Ыстық жағынан жылуды таратады |
| Температура сенсоры | Жүйе температурасын бақылайды |
| Контроллер тізбегі | Салқындату өнімділігін реттейді |
| Термиялық интерфейс материалы | Жылу беру тиімділігін арттырады |
Салқындату реакциясы электрмен басқарылатындықтан, бұл жинақтар Цельсий градусының бөліктерінде өте дәл температураны реттеуге қол жеткізе алады.
Микро-термоэлектрлік салқындату жинақтары дәстүрлі салқындату әдістері жиі қол жеткізе алмайтын көптеген артықшылықтарды береді.
Micro TEC жинақтары өте ықшам, бұл оларды портативті электроникаға, миниатюралық сенсорларға және кеңістікте шектеулі жабдыққа жарамды етеді.
Бұл жинақтар детектор дәлдігі мен оптикалық тұрақтылық үшін маңызды болып табылатын жоғары тұрақты температураны реттеуді қамтамасыз етеді.
Компрессорлардың немесе механикалық компоненттердің болмауы дірілді, шуды және техникалық қызмет көрсету талаптарын азайтады.
Микротермоэлектрлік жүйелер динамикалық жұмыс жағдайларына негізделген температураны жылдам реттей алады.
Қосымша артықшылықтарға жүйенің қызмет ету мерзімін ұзарту, техникалық қызмет көрсету шығындарын азайту, ластану қаупін азайту және қатал қоршаған орта жағдайында сенімді жұмыс кіреді.
Микро-термоэлектрлік салқындатқыштары бар жинақтар термиялық дәлдік пен тұрақты жұмыс жағдайларына тәуелді салаларда кеңінен қолданылады.
| Өнеркәсіп | Типтік қолданбалар |
|---|---|
| Медициналық жабдық | ПТР жүйелері, бейнелеу детекторлары, биосенсорлар |
| Фотоника | Лазерлік диодтар, оптикалық қабылдағыштар |
| Қорғаныс және аэроғарыш | Инфрақызыл бейнелеу, түнде көру жүйелері |
| Ғылыми зерттеулер | Дәл детекторлар және аналитикалық аспаптар |
| Телекоммуникациялар | Талшықты-оптикалық тарату модульдері |
| Өнеркәсіптік автоматтандыру | Жоғары дәлдіктегі сенсорлар мен тексеру жүйелері |
Шағын электроникаға және озық оптикалық жүйелерге өсіп келе жатқан сұраныс бүкіл әлемде термоэлектрлік салқындату жинақтарын жылдам қабылдауды жалғастыруда.
Жоғары өнімді термоэлектрлік салқындату жинағы бірнеше инженерлік элементтерді біріктірілген шешімге біріктіреді.
Жалпы құрастыру дизайны салқындату тиімділігін, жылу кедергісін, электр қуатын тұтынуды және физикалық өлшем шектеулерін теңестіруі керек.
Жүйені мұқият біріктіру термиялық ағып кетуді, конденсацияны және өнімділік тұрақсыздығын болдырмауға көмектеседі.
Дұрыс микро-термоэлектрлік салқындату жинағын таңдау көптеген жылу және жұмыс факторларын бағалауды талап етеді.
Инженерлер мұқият бағалауы керек:
Дұрыс таңдамау жеткіліксіз салқындатуға, термиялық тұрақсыздыққа, конденсацияның бұзылуына немесе шамадан тыс қуат тұтынуға әкелуі мүмкін.
Жоғары сезімтал детектор қолданбалары үшін тапсырыс бойынша құрастырылған жинақтар жиі стандартты дайын модульдерге қарағанда жақсы өнімділікті қамтамасыз етеді, өйткені олар жылу жолдарын оңтайландырады және механикалық кернеуді азайтады.
Микро-термоэлектрлік жинақтар ерекше дәлдікті қамтамасыз еткенімен, бірнеше инженерлік мәселелерді шешу қажет.
Температура қоршаған шық нүктесі деңгейінен төмен түссе, ылғал конденсациясы пайда болуы және сезімтал электроникаға зақым келтіруі мүмкін.
Ыстық жақтан жылуды тиімді жою өте маңызды. Жылудың нашар таралуы салқындату тиімділігін төмендетеді және жүйенің қызып кетуіне әкелуі мүмкін.
Қайталанатын қыздыру және салқындату циклдары дәнекерлеу қосылыстарында және жартылай өткізгіш материалдарда механикалық кернеу тудыруы мүмкін.
Микротермоэлектрлік салқындатқыштар әрқашан үлкен салқындату жүктемелері үшін компрессорға негізделген жүйелер сияқты энергияны үнемдей бермейді. Тиісті жүйені оңтайландыру маңызды.
Жетілдірілген термиялық модельдеу және мұқият құрастыру дизайны ұзақ мерзімді сенімділікті арттыра отырып, осы тәуекелдерді азайтуға көмектеседі.
Материалды таңдау термоэлектрлік салқындатқыш жинақтардың тиімділігі мен ұзақ мерзімділігінде үлкен рөл атқарады.
| Материал | Мақсат |
|---|---|
| Висмут теллюриді | Жоғары термоэлектрлік тиімділік |
| Алюминий нитриді | Өте жақсы жылу өткізгіштік және оқшаулау |
| Мыс | Тиімді жылу беру |
| Керамикалық субстраттар | Электрлік оқшаулау және құрылымдық тұрақтылық |
| Графит термиялық төсемдер | Жақсартылған интерфейс жылу өткізгіштігі |
Заманауи материалды инженерия салқындату тиімділігін, миниатюризациялау мүмкіндігін және ұзақ мерзімді беріктігін арттыруды жалғастыруда.
| Ерекшелік | Микротермоэлектрлік салқындату | Дәстүрлі компрессорды салқындату |
|---|---|---|
| Шу | Үнсіз | Механикалық шу бар |
| Діріл | Жоқ | Ықтимал діріл |
| Өлшем | Ықшам | Үлкен жүйелер |
| Дәлдік | Өте жоғары | Орташа |
| Техникалық қызмет көрсету | Төмен | Жоғарырақ |
| Салқындатқыштар | Міндетті емес | Міндетті |
Ықшам, жоғары дәлдіктегі жүйелер үшін термоэлектрлік жинақтар біршама төмен ауқымды салқындату тиімділігіне қарамастан жиі жоғары өнімділікті қамтамасыз етеді.
Микро-термоэлектрлік салқындату жинақтарының болашағы миниатюризацияланған электроникадағы, жасанды интеллект жүйелеріндегі, аэроғарыштық аспаптармен және жаңа буын оптикалық байланыс технологияларындағы жетістіктермен тығыз байланысты.
Жаңа тенденцияларға мыналар жатады:
Дәл электроника дамып келе жатқанда, термотұрақтылық талаптары бұрынғыдан да жоғарылайды, бұл озық микро-термоэлектрлік жинақтардың маңыздылығын одан әрі арттырады.
Иә. Жүйе дизайнына және жылу жүктемесіне байланысты көптеген термоэлектрлік жинақтар 0°C төмен температураға қол жеткізе алады.
Иә. Олардың құрамында қозғалатын бөліктер болмағандықтан, олар жиі ең аз техникалық қызмет көрсетумен тамаша ұзақ мерзімді сенімділікті қамтамасыз етеді.
Медициналық бейнелеу, аэроғарыш, фотоника, телекоммуникациялар, өнеркәсіптік автоматика және ғылыми аспаптардың барлығы дәл термоэлектрлік салқындатуға көп тәуелді.
Мүлдем. Көптеген өндірушілер белгілі бір термиялық жүктемелерге, өлшемдерге, қоршаған орта жағдайларына және интеграция талаптарына оңтайландырылған реттелетін салқындатқыш жинақтарды ұсынады.
Жылу қабылдағыштың өнімділігі өте маңызды, себебі тиімсіз жылуды тарату салқындату тиімділігін және жалпы жүйе тұрақтылығын күрт төмендетеді.
Микро-термоэлектрлік салқындатқыштары бар жинақтар қазіргі заманғы дәл электроника және жылуды басқару жүйелері үшін таптырмас технология болды. Олардың ықшам құрылымы, дірілсіз жұмысы, температураны дәл реттеу және ұзақ пайдалану мерзімі оларды көптеген салаларда талап етілетін қолданбалар үшін өте қолайлы етеді.
Технология жоғары интеграциялық тығыздыққа және жоғары термиялық сезімталдыққа қарай ілгерілеуді жалғастыра отырып, кәсіби түрде жасалған термоэлектрлік салқындатқыш жинақтар өнімділік тұрақтылығы мен жабдық сенімділігін сақтауда одан да маңызды рөл атқарады.
