TheMicro TEC үшін TCB-SV температура реттегішігиперлокальды жылуды басқаруда ойын өзгерткіш ретінде пайда болды. Ультра ықшам термоэлектрлік салқындатқыштарға (ТЭК) арналған бұл контроллер жоғары ажыратымдылықтағы ток басқаруын және субмилликелвин тұрақтылығын қамтамасыз етеді. Бұл тереңдетуде біз оның архитектурасын, жақсы/жаман жақтарын, нақты әлемде қолданылуын зерттейміз және жиі инженерлік сұрақтарға жауап береміз. Fuzhou X-Meritan Technology Co., Ltd компаниясы бұл контроллерді келесі гендік фотоникалық және биомедициналық жүйелерге біріктіреді. LiDAR немесе ДНҚ күшейту үстінде жұмыс істеп жатсаңыз да, TCB‑SV өлшем мен дәлдіктің керемет қоспасын ұсынады.
🔬 Micro TEC үшін TCB-SV температура реттегішін не анықтайды?
Оның басқару архитектурасы жалпы мақсаттағы PID-ден қалай асып түседі?

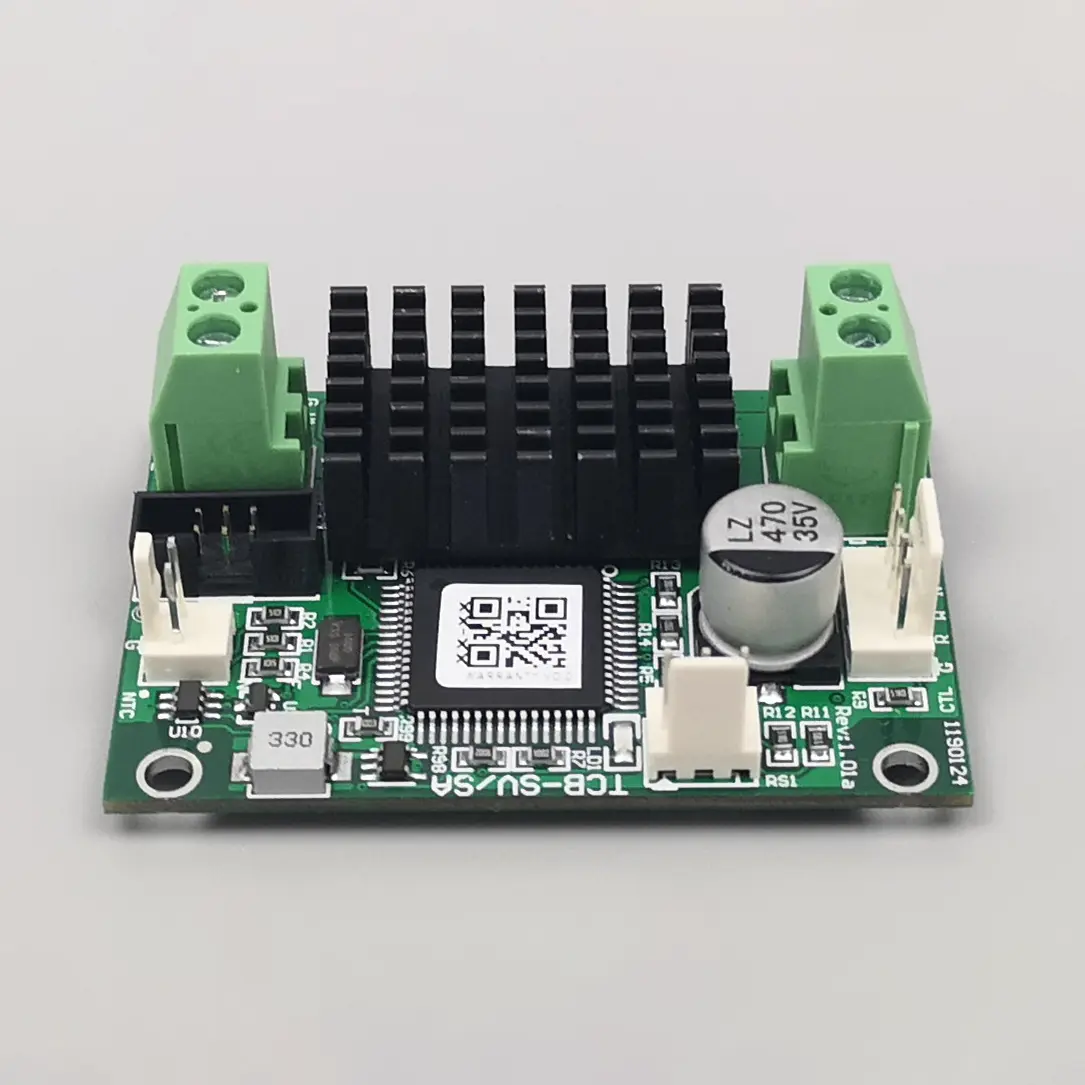

TCB-SV жалпы PID емес; ол адаптивті алға беру циклін және микро-ом жүктемелері үшін сызықтық шығысты пайдаланады. Ол миниатюризацияланған Peltier элементтеріндегі паразиттік төзімділікке тікелей жауап береді. Fuzhou X-Meritan Technology Co., Ltd. оны жұқа қабықшалы TEC-термен (2x2 мм-ге дейін) сынап көрді және < 0,002°C толқынды байқады. Оның биполярлы шығысы өлі жолақты жояды, бұл оны қоршаған ортаның жанында криогендік немесе қыздыру циклдері үшін өте қолайлы етеді. Оның үстіне,Micro TEC үшін TCB-SV температура реттегішіI2C және аналогтық интерфейстерді қамтиды, сондықтан ол ықшам құралдардың ішіне біркелкі орналасады.
⚙️ Негізгі мүмкіндіктер: TCB-SV микро TEC өнімділігін қалай арттырады
Инженерлер микро ТЭК-тен қандай тұрақтылық көрсеткіштерін күте алады?
Ерте қабылдаушылармен бірлесіп,Fuzhou X-Meritan Technology Co., Ltd.0,8 А микро TEC көмегімен 24 сағат ішінде ±0,005°C төмен ұзақ мерзімді дрейф құжатталған. Контроллерде 24 биттік ADC сенсоры және жылдам PWM тегістейтін сүзгі қолданылады. Тіпті 0,2 Дж/К шамалы термиялық жүктемелерде де тербеліс болмайды. Төмендегі кестеде TCB-SV стандартты температура реттегіштерімен салыстырылады:
| Параметр |
TCB-SV (Micro TEC оңтайландырылған) |
Стандартты стендтік контроллер |
| Мин. TEC ағымдағы рұқсаты |
0,5 мА |
5–10 мА (әдеттегі) |
| Температураның тұрақтылығы (10 мК диапазон) |
±0,002°C |
±0,05°C |
| Форма факторы |
30 x 30 мм модуль |
½‑тірек 4U |
| Биполярлы/сызықтық шығыс |
Иә, біркелкі нөлдік крест |
Көбінесе бірполярлы немесе релелік |
📊 TCB-SV температура реттегіші: артықшылықтары мен шектеулері
Неліктен оны таңдау керек және қай жерде абай болу керек?
| ✅ Күшті нүктелер |
⚠️ Келіссөздер |
- Ағымдағы өте жақсы ажыратымдылық (µTEC үшін өте қолайлы)
- Өте төмен шу: сенсордағы < 1 мкВ
- Микросекундтық жауап беретін адаптивті PID
- Шағын SMD құрастыру, оңай ендіру
- Кең қоректену 5-28 В, жоғары тиімділік
|
- Максималды шығыс 2 А (үлкен TEC үшін емес)
- Экзотикалық TEC үшін микробағдарламаны баптауды талап етеді
- Кірістірілген графикалық дисплей жоқ (тек қашықтан басқару құралы)
- Кіріс сыйымдылығының орналасуына сезімтал
- Негізгі қосу-өшіру контроллеріне қарағанда жоғары құны
|
Жоғары бастапқы инвестицияларға қарамастан,Fuzhou X-Meritan Technology Co., Ltd.энергияны үнемдеу және фотоникалық теңестірудегі жылу итерацияларының төмендеуіне байланысты иеленудің жалпы құны төмендейтінін атап көрсетеді.
🔄 Micro TECs көмегімен динамикалық термиялық цикл
TCB-SV жылдам ауыспалы қыздыруды/салқындатуды шамадан тыс орындай ала ма?
Иә — серпінді ерекшеліктерінің біріMicro TEC үшін TCB-SV температура реттегішіоның «жылу жылдамдығының алға қарай берілуі». ПТР немесе лазерлік толқын ұзындығын тұрақтандыруда жиі қыздыру мен салқындату арасында жылдам ауысу қажет. TCB-SV Peltier кері айналуын болжайды және артқы ЭҚК орнын толтырады. Fuzhou X-Meritan Technology Co., Ltd. 3x3 мм TEC-те 5°C/с айналу жылдамдығын < 3% асып кетумен көрсетті. Бұл оны кванттық каскадты лазерлік орау және микро-сұйықтықты термиялық циклерлер үшін тамаша етеді.
🏭 Қолданба панорамасы: мұнда TCB‑SV өзгереді
Қандай озық өрістер көбірек пайда әкеледі?
-
Оптикалық қабылдағыштар– DWDM лазерлік температураны тұрақтандыру (көбелек пакеттерінің ішіндегі микро TEC).
-
Медициналық диагностика– Изотермиялық күшейту чиптері (LAMP) ±0,1°C дәлдікті қажет етеді.
-
Ғарыш / аэроғарыш– Төмен қуат бюджетімен салқындату миниатюралық IR детекторлары.
-
Зертханалық аспаптар– Микрокалориметрия, мұнда төмен жылу массасы маңызды.
Fuzhou X-Meritan Technology Co., Ltd. TCB‑SV құрылғысын кванттық сенсорларды әзірлейтін зерттеу зертханаларына жеткізеді, өйткені оның EMC профилі өте таза.
❓ Жиі қойылатын сұрақтар (TCB‑SV және micro TECs)
TCB-SV субмиллиампер TEC токтарымен жұмыс істей ме?
Мүлдем. TCB-SV шығыс сатысы 16 биттік DAC және дәл оп-амп драйверінің арқасында 0,2 мА дейін сызықты. Көптеген микро ТЭК, әсіресе сенсорды салқындату үшін, 10 мА төмен токтарды қажет етеді. Контроллер тіпті осы төмен деңгейлерде де сызықтықты сақтайды, H-көпірі конструкцияларында көрінетін «кроссовер бұрмалануын» болдырмайды. Fuzhou X‑Meritan Technology Co., Ltd. 1 мА-ден төмен дәлдікті арттыру үшін сенсорлық резисторды калибрлеуге арналған қолданбалы жазбаларды ұсынады.
Қандай температура сенсоры интерфейстері үйлесімді?
TCB-SV конфигурацияланатын аналогтық алдыңғы бөлігі арқылы PT100/1000 RTD, NTC термисторларын (сызықтық кестелері бар) және тіпті AD590 немесе LM335 сияқты қатты күй сенсорларын қолдайды. Оған бағдарламаланатын қоздыру тогы бар 24-биттік дельта-сигма ADC кіреді. Micro TEC қолданбалары үшін термиялық кешігуді азайту үшін шағын NTC чип термисторларын (0201 өлшемі) пайдалануды ұсынамыз. Fuzhou X‑Meritan Technology Co., Ltd. интеграцияны жеделдету үшін алдын ала сәйкес термистор қисықтарын бере алады.
Көп аймақтық микро TEC басқаруы үшін бірнеше TCB-SV контроллерін тізбектей аламын ба?
Иә, TCB‑SV конфигурацияланатын адресі бар I²C/SMBus интерфейсін қамтиды. Бір автобуста 16 құрылғыға дейін жұмыс істеуге болады, бұл толқын өткізгіш торлары немесе микропластиналық термоциклерлер үшін көп арналы жүйелерді құруды жеңілдетеді. Хост температура телеметриясын оқи алады және орнату нүктелерін жеке жаза алады. Fuzhou X‑Meritan Technology Co., Ltd жылдам прототиптеу үшін Python кітапханасын және графикалық интерфейсті ұсынады.
TCB‑SV микробағдарламасын болашақ TEC материалдары үшін жаңартуға болады ма?
Сөзсіз. Оның UART/I²C арқылы қолданбадағы бағдарламалау (IAP) жүктеушісі бар. Әртүрлі кедергілері немесе Зеебек коэффициенттері бар жаңа жұқа пленкалы TEC-тер пайда болған кезде, PID және сызықтық кестелерді жаңартуға болады. Fuzhou X‑Meritan Technology Co., Ltd. жаңа микро ТЭК үшін адаптивті кірісті жоспарлауды жақсартатын микробағдарлама патчтарын жүйелі түрде шығарады. Бұл сіздің болашақ инвестицияңызды дәлелдейді.
TCB-SV нәзік микро ТЭК үшін қандай қорғаныстарды қамтиды?
Ол бағдарламаланатын токты шектеуді, термиялық өшіруді және кіріс токты болдырмайтын жұмсақ іске қосуды ұсынады. Контроллер TEC кернеуін үнемі қадағалап отырады және 100 мкс-тен төмен ашық тұйықталу немесе қысқа тұйықталу жағдайларын анықтай алады, содан кейін шығысты өшіреді. Бұл қорғаныс деңгейі медициналық немесе аэроғарыштық жабдыққа енгізілген қымбат тұратын микро ТЭК үшін өте маңызды.
📚 Анықтамалар және техникалық дереккөздер
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – TCB‑SV өнім туралы қысқаша ақпарат және ақ қағаз (2025)
- 🔗 Құрамдас бөліктерге, қаптамаға және өндіріс технологиясына қатысты IEEE транзакциялары: «Бірлесіп қапталған оптикаға арналған Micro TEC контроллері» (Т. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Термиялық талдау журналы: «Шағын-милликелвинді басқару Peltier миниатюрленген құрылғыларымен» (2023) – https://link.springer.com/article/... (зәкір)
- 🔗 Өтінім туралы ескерту AN‑102:Микро ТЭЦтерді тербеліссіз жүргізуFuzhou X‑Meritan Technology Co., Ltd. (сұраныс бойынша қол жетімді)
TheMicro TEC үшін TCB-SV температура реттегішіСіздің бағалауыңызға дайын.Fuzhou X‑Meritan Technology Co., Ltd. тегін дизайн шолуларын, үлгі бірліктерін және техникалық кеңес беруді ұсынады. Бізбен хабарласыңықазір.
